Mã hàng: SRF3125-TSG-TDS
Giá: 28.500.000 VNĐ
Trạng thái: còn hàng
Thông tin sản phẩm
- Thiết
bị cắt lọc sét 3 pha dòng tải phù hợp 32a, 40a, 63a, 125a. Sử dụng công nghệ
TSG+TDS+GDT mắc nối tiếp với tải tiêu thụ bảo vệ Class 1+Class 2 theo tiêu
chuẩn IEC61643-11, Type 1+Type 2 theo tiêu chuẩn IEEE C62.41 & UL1449 & EN 61643.
LPZ0+LPZ1,
- Lựa
chọn thiết bị cắt lọc sét 3 pha SRF phù hợp với công suất UPS. Dựa theo công
thức P=U.I.√3. Trong đó:
+ P=công suất
(kVA)
+ U=Điện áp
làm việc bình thường (V)
+ I=Cường độ
dòng điện làm việc (A)
Ví dụ: Đề
bài. Hãy lựa chọn thiết bị cắt lọc sét 03 pha phù hợp với USP 03 pha có công suất
40kVA. Đáp án: Dựa vào công thức trên ta có 40.000=380 * I * 1.72 ta có
I=40.000/380*1.72=61.20A. Ta sẽ lựa chọn thiết bị cắt lọc sét 3 pha dòng tải
max 63A mã hàng: SRF363/TSG+TDS.
- Hoặc bạn có
thể lựa chọn thiết bị cắt lọc sét 3 pha SRF phù hợp với UPS theo bảng kê dưới đây
|
Công suất
UPS 03 pha
|
Thiết bị cắt
lọc sét phù hợp
|
|
40÷120kVA
|
: SRF3125/TSG+TDS
|
|
25÷40kVA
|
: SRF363/TSG+TDS
|
|
20÷25kVA
|
: SRF340/TSG+TDS
|
|
0÷20kVA
|
: SRF332/TSG+TDS
|
Video:
Thông
số kỹ thuật chính của thiết bị chống sét lan truyền SRF công nghệ TSG+TDS dòng
tải 32A, 40A, 63A, 125A.
Chỉ tiêu
|
Thông số kỹ thuật
|
Mã hàng 32a,
40a, 63a, 125a tương ứng với mã hàng
|
: SRF332/TSG+TDS, SRF340/TSG+TDS, SRF363/TSG+TDS,
SRF3125/TSG+TDS
|
Công nghệ chế tạo
|
: TSG+TDS+GDT
|
Đấu nối cắt lọc sét SRF
|
: Mắc nối tiếp với tải cần bảo vệ
|
Các chế độ bảo vệ
|
: Đa chế độ
(L1-N, L2-N,
L3-N & N-PE)
|
Độ tin cậy khi bảo vệ
|
: Thiết bị
luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly
khỏi mạng điện khi xuất hiện quá áp tạm thời.
|
Điện áp làm việc bình thường L-N/L-L (Un)
|
: 220/380Vac
|
Điện áp làm việc liên tục lớn nhất L-N/L-L (Uc)
|
: 300V/480V
|
Tần số làm
việc (Hz)
|
: 50/60Hz
|
Khả năng
chịu quá áp tạm thời L-N
|
: 480V trong
vòng 120 phút
|
Khả năng
chịu quá áp tạm thời N-PE
|
: 1200Vac
trong vòng 200ms
|
Mạng điện
tương thích
|
: TT,
TN-S, TN-C, TN-C-S
|
Số pha
|
: 3 pha 4 dây+Đất
|
Khả năng cắt
sét sơ cấp bình thường/pha L-N (In)
|
: 75kA/pha
xung 8/20µs
|
Khả năng thoát sét sơ cấp cực đại/pha L-N
(Imax)
|
:
130kA/pha xung 8/20µs
|
Khả năng
thoát sét L-N xung 10/350µs (Iimp)
|
: 50kA/kA/pha xung 10/350µs
|
Khả năng cắt
sét thứ cấp bình thường/pha L-N (In)
|
: 40kA/pha
xung 8/20µs
|
Khả năng thoát sét thứ cấp cực đại/pha L-N
(Imax)
|
: 80kA/pha
xung 8/20µs
|
Khả năng
thoát sét cực đại N-E (Imax)
|
: 200kA
xung 8/20 µs
|
Khả năng
thoát sét N-E xung 10/350µs (Iimp)
|
: 100kA
xung 10/350 µs
|
Bảo vệ 03
tầng
|
: Cắt sét
sơ cấp TSG/Lọc sét LC/Cắt sét thứ cấp TDS
|
Dòng tải định
mức (Iload)
|
: 32a,
40a, 63a, 125a
|
Mạch lọc
LC bao gồm cuộn cảm và tụ điện
|
: Lọc
thông thấp, lọc xung sét, lọc nhiễu, lọc tiếng ồn.
|
Lọc thông thấp & lọc nhiễu
|
: Độ lợi -40dB tại 100kHZ
|
|
|
: Tích hợp
sẵn trong tủ, đếm được 9999 lần sét đánh
|
Bộ ngắt kết
nối bảo vệ khi Module cắt sét bị hỏng
|
: Cầu chì 63a
đối với sơ cấp, cầu chì 32a đối với thứ cấp
|
Điện áp bảo vệ tại @3kA xung 8/20µs
(Up)
|
: ≤ 250V L-N
|
Điện áp bảo vệ tại @20kA xung 8/20µs
(Up)
|
: ≤ 350V L-N
|
Thời gian nhạy đáp (tA)
|
: ≤ 1ns
|
Dòng dư
(dòng rò) (Ipe)
|
: Tại 250C
≤ 25µA
|
Khả năng
chịu dòng ngắn mạch (Sccr)
|
: Độ lợi -40dB tại 100kHZ
|
Công suất
phát nhiệt
|
: ≤ 8W
|
Sụt áp tủ cắt lọc sét SRF
|
: ≤ 0.2V
|
Hiển thị trạng thái hoạt động
|
: Bằng đèn
LED cho cả cắt sét sơ cấp và thứ cấp. LED xanh tốt, đỏ cần thay thế
|
Cảnh báo xa dạng Abis
|
: Tiếp điểm
rơ le khô Nc#No
|
Nhiệt độ hoạt động
|
: -200C÷800C
|
Độ ẩm hoạt động
|
: 0÷95% không ngưng tụ
|
Cầu đấu kết nối
|
: Cầu đấu
UK
|
Dây dẫn đấu nối nguồn điện
|
: Phù hợp
với tải tiêu thụ
|
Chất liệu vỏ hộp
|
: Bằng
thép sơn tĩnh điện, kín, kết cấu an toàn đạt IP65
|
Phương pháp lắp đặt
|
: Thiết bị
có móc treo để lắp đặt vào tường
|
Đầu vào, đầu ra
|
: Vào từ
phía trên ra từ phía dưới
|
Kích thước
CxRxS
|
: 575x465x150mm
|
Trọng lượng
tủ cắt lọc sét SRF
|
: 18.5kg
|
PHÙ HỢP TIÊU CHUẨN: IEC61643-11, Class I, II, III. AS/NZS1768
loại C, B, A. IEEE C62.41 loại C, B, A. IEC 1000-4-5. Phiên bản thứ tư UL1449. EN 61643.
|

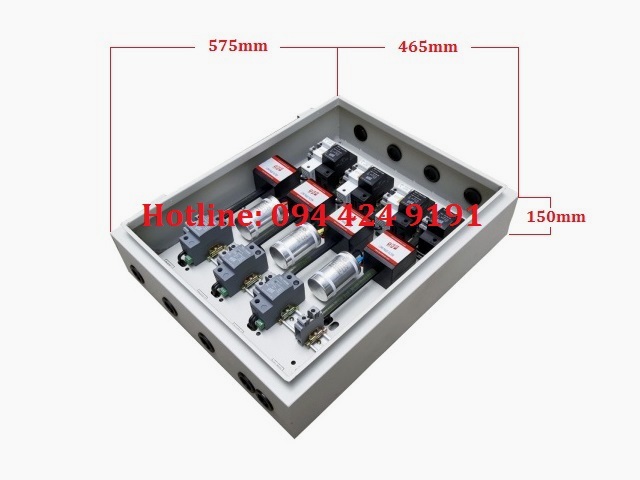

Hình ảnh: kích
thước tủ cắt lọc sét 03pha SRF3B/TSG+TDS
Bảng
giá tủ cắt lọc sét đường nguồn 3 pha SRF dòng tải trung bình công nghệ TSG+TDS.
-
Tủ cắt lọc sét 03 pha dòng tải 32A dòng
SRF, công nghệ TSG+TDS, mắc nối tiếp với tải tiêu thụ. Chống sét làm 03 giai
đoạn: giai đoạn 1 cắt sét sơ cấp Imax: 130kA/pha xung 8/20µs, giai đoạn 2 lọc
sét LC lọc thông thấp lọc nhiễu lọc tần số, giai đoạn 3 cắt sét thứ cấp Imax:
80kA/pha xung 8/20µs. Thời gian đáp ứng ≤ 1ns. Mã hàng: SRF332/TSG+TDS,
thương hiệu TEC. Xuất xứ: Việt Nam
|
: 25.500.000
vnđ
|
-
Thiết bị cắt lọc sét bảo vệ 03 tầng công
nghệ TSG&TDS, 3pha 04 dây+đất, dòng tải định mức Iload: 40A, điện áp làm
việc bình thường Un: 220/380Vac, điện áp làm việc liên tục cực đại Uc:
300/480Vac, tần số làm việc 50/60Hz, có đèn LED hiển thị trạng thái làm việc
của thiết bị. Mã hàng: SRF340/TSG+TDS, thương hiệu TEC. Xuất xứ: Việt Nam
|
: 26.500.000
vnđ
|
-
Bộ chống cắt lọc sét lan truyền qua đường
nguồn điện dòng tải 63A. Mã hàng: SRF363/TSG+TDS, thương hiệu TEC. Xuất xứ:
Việt Nam
|
: 27.500.000
vnđ
|
-
Cắt lọc sét dạng tủ 03 pha 125A. Cấu hình bảo
vệ L1-N, L2-N, L3-N & N-PE. Bảo vệ Type1+Type 2 với khả năng cắt sét cấp
1 giữa L-N Iimp 50kA/pha xung 10/350µs cắt sét cấp 2 giữa L-N Itotal 210kA/pha
xung 8/20µs. Bảo vệ Trung tính-Đất N-E 100kA xung 10/350µs, 200kA xung 8/20
µs. Mã hàng: SRF3125/TSG+TDS, thương hiệu TEC. Xuất xứ: Việt Nam
|
: 28.500.000
vnđ
|

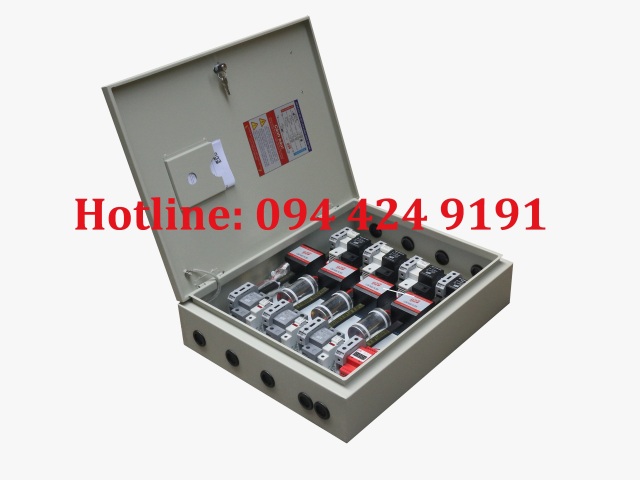

Hình ảnh: thiết bị cắt lọc sét 3 pha 63A công nghệ TSG+TDS SRF363
Hướng
dẫn vận hành cách lắp đặt tủ cắt lọc sét lan truyền 3 pha dòng tải lớn SRF công
nghệ TSG+TDS.
-
Đấu đúng dây pha (L1, L2, L3) và dây trung tính (N), tuyệt đối
không đấu ngược.
-
Không được đấu dây tiếp địa (PE) qua automat hoặc cầu dao.
-
Tránh điện áp lặp quá giới hạn vào cắt lọc sét.
-
Tránh để điện áp hài cao vào cắt lọc sét.
-
Trong cắt lọc sét có tụ điện, vì vậy khi lắp đặt hoặc sửa chữa phải
đợi ít nhất 1 phút hoặc xả hết điện trong tụ điện xong mới tháo các phần tử bên
trong.
-
Phải có dây tiếp địa đảm bảo tiêu chuẩn mới được vận hành, khai
thác thiết bị cắt lọc sét.
-
Hệ thống tiếp địa phải có trị số Ω đạt tiêu chuẩn ≤ 4Ω. Khả năng
làm việc của thiết bị cắt lọc sét sẽ là hiệu quả nhất.
-
Thiết bị cắt lọc sét được thiết kế lắp đặt trong nhà có mái che chắn,
không lắp đặt thiết bị cắt lọc sét ngoài trời.
-
Đường điện 3 pha đầu vào đấu vào phía trên của thiết bị cắt lọc
sét được ghi rõ theo thứ tự L1, L2, L3, N.
-
Đường điện 3 pha ra tải đấu vào cầu phía dưới theo thứ tự ghi trên
phên tủ cắt lọc sét là: L1, L2, L3, N.
-
Dây đất đấu vào thân hộp chống sét ở phía dưới thông qua ký hiệu
PE.
-
Sau khi đấu xong dây cáp, đóng điện đầu vào và kiểm tra hoạt động
của thiết bị thông qua đèn hiển thị bằng LED.
-
Module cắt sét TSG130 & TDS80 trên đó có đèn hiển thị màu xanh
là tốt, đèn LED hiển thị màu đỏ cần thay thế Module cắt sét đó.
-
Riêng module cắt sét bảo vệ N-PE thì không có đèn hiển thị
-
Tránh đấu cầu dao đảo chiều đổi điện máy phát/điện lưới trước cắt
lọc sét.
Hình ảnh: sơ đồ nguyên lý làm việc của tủ cắt lọc sét 3 pha SRF
